INTRODUÇÃO:
Neste artigo eu trago a tradução das páginas da revista em que o projeto deste detector foi publicado.
TRADUÇÃO:
DETECTOR DE METAIS DE GRANDE SENSIBILIDADE
É o que falta para você procurar restos do passado
Detectores de pulso possuem uma série de vantagens sobre detectores que operam em outra base. Estes podem incluir grande gama de metais, praticamente igual no ar ou no solo, muito boa sensibilidade e insensibilidade completa às alterações na mineralização do solo. A desvantagem é a impossibilidade de distinguir metais ferrosos e diamagnéticos.
Recomendações: Excelente projeto para ser executado nas férias. É capaz de integrar toda a família em torno de uma caça ao tesouro.

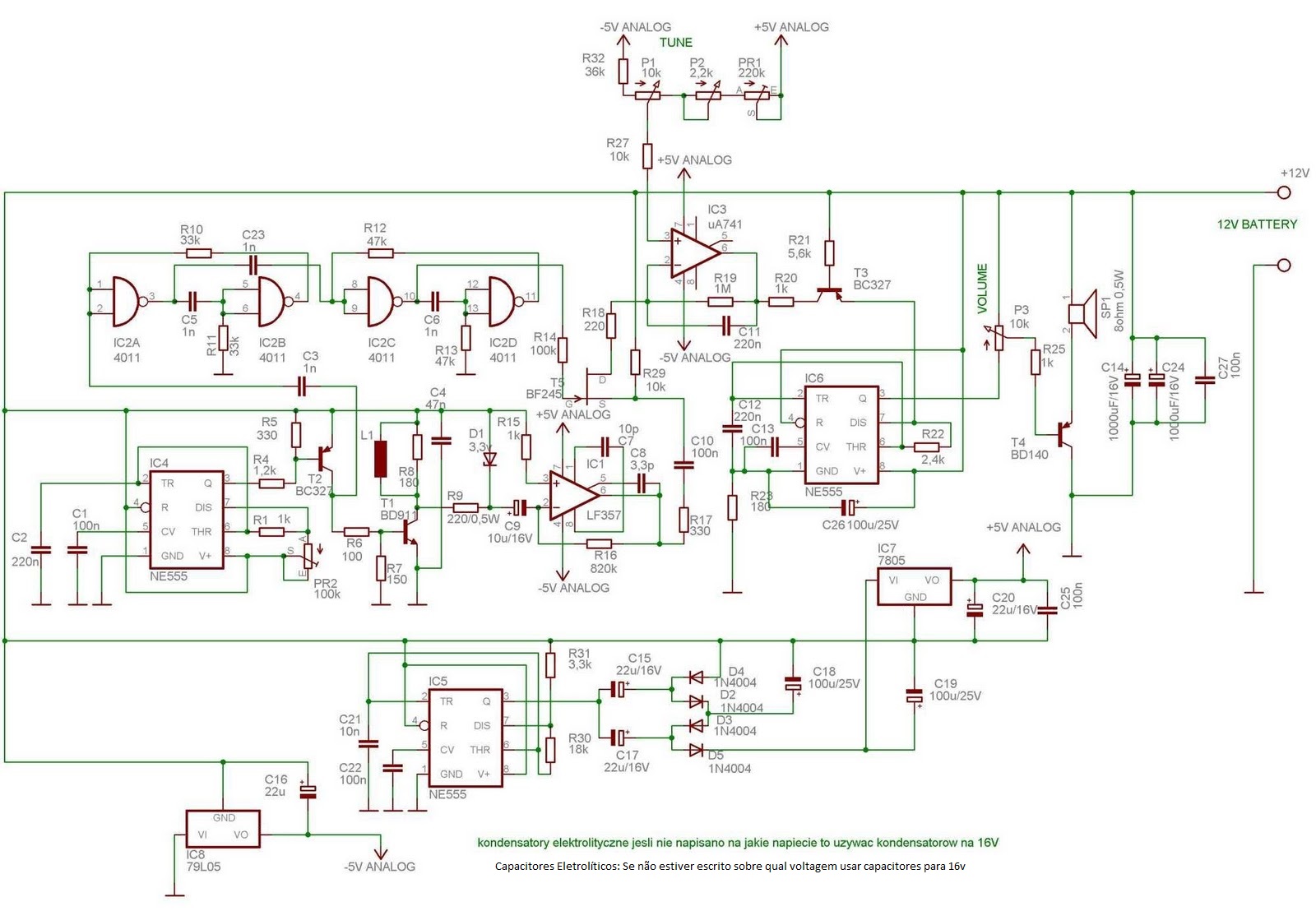

O diagrama esquemático do detector está pré ilustrado na Figura 1.
Fig. 1 - Detector de metal de grande sensibilidade
O detector funciona sobre o princípio da emissão de pulso eletromagnético para o solo. A presença de objetos metálicos perto da sonda resulta em alterações no indutor da bobina detectora, provoca uma tensão distorcida na bobina. O sinal proveniente da bobina é submetido para fortalecimento e após a excitação, o pulso é novamente reforçado e integrado para o controle gerador VCO, cujo sinal ouvimos no alto-falante ou fone de ouvido.
O detector consiste em vários sub blocos básicos.
Descrição dos princípios de operação começa com a geração de layout de estabilização e voltagens. usado peças comuns de energia de TI Analógico: "Massa" combinada com um oscilador fornecem de tensão para o detector.
Isto também irá alcançar uma tensão positiva à parte analógica, está associada com a necessidade de usar o conversor de voltagem, no sistema descrito em que esta envolvido o IC5 ( NE555 ).
Com o conversor não é captado também grande energia elétrica, por isso funciona na configuração a bomba de carga.
O resíduo no primeiro ciclo metal Detector com heavy zasieguCzyli algo para pamiatekprzeszlosci poszukiwaczyzaginionych adicional materiais em CD.
Projetos relacionados aos artigos listados estão disponíveis na íntegra em CD.
O título deste artigo Kit No. EP / EDW Microprocessador de Detector de metais EP 7/2001 AVT- 5025 EDW detector de metais de pulso 8/2008 AVT- 2874 Um simples detector de mateai EP 10/1996 AVT- 1104.
Diagrama esquemático do detector o diodo D4 está sendo cobrado capacitor C15 valor da tensão de alimentação e,emseguida ( No segundo ciclo ) da energia armazenada no mesmo,através do díodo D2 é transferido o condensador C18. Isso faz com que a cobrança C18 tensão capacitor para um valor quase igual a duas vezes a tensão de alimentação o detector. " Cerca " , porque é menos com quedas nas tensões na LEDs D2, D4.O layout dos diodos D3, D5 e capacitor C19 funciona de forma semelhante ao descrito anteriormente a única diferença é que a sua entrada tensão é igual ao valor da tensão através do condensador C18. Cala tensão inversor é valor amplificado quase três vezes a potência do detector.
Os amplificadores operacionais são fornecidos a tensão simétrica sobre o valor de ± 5 V. Ao chão termos de estabilização analógico correspondem estabilizadores IC7 e IC8.
Capacitores C4, C14, C24, C16, C19,C20, C25 atuam como Filtro de tensão de alimentação.
Cabo de força gerado bobina rectangular por um segundo arranjo de NE555 (IC4). freqüência determinar os elementos do sinal de C2, R1, PR2. Ele deve ser igual a cerca de 100 Hz, um impulso negativo na saída do IC4 deve tem um comprimento de cerca de 150 ms.
Sinal de saída do IC4 a partir da resistência R4 controla o transistor T2 que se transforma-lo em fase. Em seguida, através de um resistor controles R6, T1 transistor fornecimento de uma bobina L1 sondar. Resistência R8 é concebida para limitar tensão L1 bobina de auto-indução. sinal sonda, através de uma resistência R9 e um condensador C9, vai para a entrada inversora do amplificador IC1 operacional. Diodo Zener D1 impede Input sobretensão-lo. Para habilitar uma amostragem reforçada sinal proveniente da bobina quando que passa pelo zero, aplicado geradores de dois tiro construído NAND contido no IC2 (CD4011). Ambos os geradores estão ligados por cascata. O primeiro construído no IC2A portões e IC2B, gera um pulso um comprimento de 60 ms e dispara a segunda, construído no IC2D portões e IC2E, e gerando o duração do pulso de 85 ms. A construção dos dois geradores valores momentâneos, omitindo elementos de R e C são idênticos, tão suave em termos de descreve apenas o primeiro princípio de funcionamento. Na altura do condensador C5 inicial é descarregada. Declive Drooping tensão o coletor do transistor T2 causas imediatas mudança do portão de saída IC2A um lógico "0" a "1". ainda descarregada começa para recarregar o condensador C5 agosto a resistor R11. corrente de carga do condensador C5 obriga as entradas IC2B objectivo é alta, o que resulta na mudança o estado da sua produção para baixo, e, assim, manter o estado baixo das entradas IC2A portão até que a carga capacitor C5. Drooping borda na saída os primeiros disparos flip-flop um segundo trinco. pulso positivo a saída do segundo flip-flop é concebido para abertura do transístor T5 e transmissão para ser confirmar com R17 e C10 partes úteis sinal para a entrada inversora do amplificador IC3 Integral. Na entrada não-inversora do amplificador tensão continuamente ajustável servido para botões ásperas e o alinhamento exacto do detector. Como resultado de soma destas duas tensões, na saída receber o sinal amplificador IC3 harmônicos dente de serra "constantes ajustável, cujo valor fornece informações sobre a presença de objetos de metal na pegada bobina L1. Sinal a partir da saída do amplificador IC3 Integral é dada ainda confirmar com gerador transistor T3 oscilador de tensão aplicada controlada (VCO), produzido baseada em IC6. Os pulsos de saída negativos de 3 disposição IC6 pela tensão transistor seguidor T4 alimentar o alto-falante SP1. mais é a capacidade de ajustar o controle de volume para a ajuda potenciómetro P3 que permite aos regulamentos o valor do seguidor de tensão de entrada. instalação e comissionamento detetor Diagrama de montagem mostrada na Fig. 2. A partir do detector de início verificando a regularidade de funcionamento fornecimento de peças. Para este propósito no prato wlutowujemy apenas layouts IC5, IC7, IC8, condensadores C4, C14, C24, C18, C19, C20,C25, C16, C21, C22 e as resistências R31 e R30.
Em seguida, vire-o sobre o detector de energia e verificar a presença de tensões de ± 5 V em seus pés 7 e 4 IC1 e layouts IC3. medição nós fornecemos termos mais do detector.
Depois de encontrar os valores corretos tensões montar componentes gerador de sinal bobina (IC4, T1, T2, C1, C2, R1, R4, R5, R6, R7, R8 e potenciómetro de montagem PR2). Sonde para ligar os pontos marcados impresso na placa de circuito impresso como "COIL1, COIL2 "e transformá-lo em energia - que deveríamos ouvir o zumbido tranquila da sonda. Se você tiver medidor de freqüência ou osciloscópio, está definido para perna layout de 3 IC4 freqüência 100 ... 110 Hz. Depois que o montar impressa na placa de circuito impresso os elementos restantes.
Para os pontos marcados na placa de circuito impresso como P3.1, P3.2, P3.3 para a ajuda de três peças fitas para ligar o potenciômetro de ajuste de volume, enquanto o P1.1 pontos, P1.2, potenciômetros de ajuste P1.3. Próxima atividades será o slide máximo entorse Volume potenciômetro para a saída disposição IC6. Sonde detector colocado de modo a estar afastados de qualquer metal objetos a uma distância de pelo pelo menos 1 m. Colocar o potenciômetro grosseira e afinar o painel exata detector na posição central e girando suavemente potenciômetro montagem PR1. Defina a frequência do orador batida para cerca de 0,5 ... 2 Hz.Após esta verificação reações detector para os objectos que se aproximam bobina de metal. executado corretamente indica claramente o detector de presença Fig. 2. Esquema das placas de montagem detector

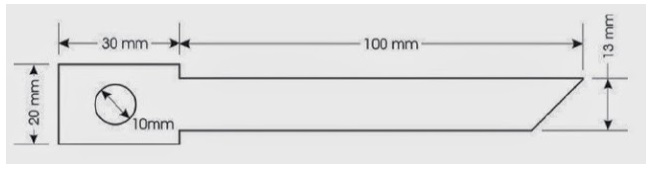

Fig. 4. inserir o punho da haste

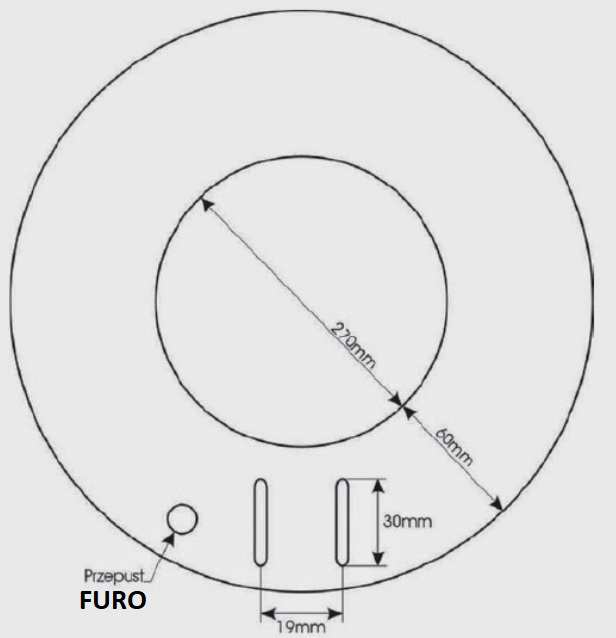

Fig. 5. A tampa superior da sonda
FEP latas colar i- na pele de uma distância cerca de 0,4 ... 0,5 m.
Para melhor utilizar o detector de energia gel de tensão de bateria de 12 V.
Devido à considerável detector consumo corrente (cerca de 100 mA) deve aplicar qualquer bateria com uma capacidade de pelo menos 1 VAh.
Fig 6. montagem de suporte de sonda.
LISTA DE MATERIAIS
Ensaio final do detector deveria ser realizada em estradas rurais.
Devido à elevada sensibilidade são vulneráveis na interferência e ocorrer em áreas onde campos eletromagnéticos fortes perde para estabilidade. A fim de melhorar a estabilidade você pode tentar usar o detector de ele você tem um padrão melhor do que toleancIA. Isso se aplica, em especial A todas as resistências do circuito analógica. Amplificador LF357, e pode ser substituído por um mA741 outros, o reforço única com melhoria operacional niaczami parâmetros. As experiências em que deixe o campo de invenção dos leitores.

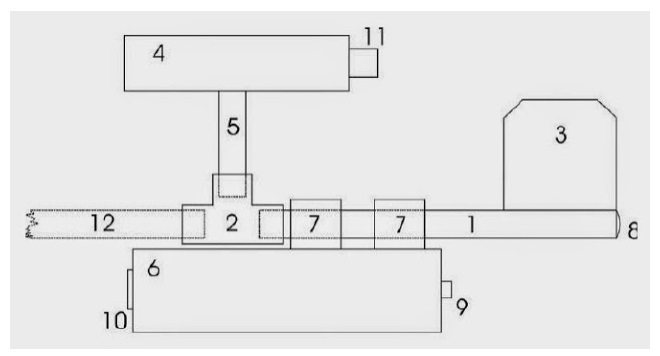

PROJETO MECÂNICO DO DETECTOR
A moldura de todo o detector foi construída usando ferramentas básicas, como furadeira, arquivo, bola de metal. Portanto, não deve haver nenhum problema com a implementação um detector de escoamento so famílias como canos de PVC para tubulação de água com um diâmetro de 1/2 ".
O design da estrutura permite que um tamanho
A descrição detalhada da aplicação da mecânica vamos começar com o detector da alça e apoio de braço. Sam apoio de braços (Fig. 3-3)
você pode executar um segmento de comprimento 7 ... 10 cm de diâmetro tubo de esgoto PVC 10 cm ou maior, dependendo de suas necessidades.
O tubo deve ser cortado ao longo do eixo de criação.
Um emergente depois que as peças de corte parafuso alguns parafusos de metal para de estrutura. Além disso, você pode colar apoio de braço a partir do interior da fina e dura esponja, que mascaram os parafusos e melhorar o conforto do detector.
O comprimento da secção do tubo a qual aparafusada o descanso de braço, deve ser igual a cerca de 30 cm (Fig. 3-1). A partir do lado do apoio de braços uma rolha de paixão borracha tubo que você pode comprar - apenas como uma esponja para lidar com A bicicleta acessório loja (Fig. 1-8). Por outro lado, um tubo com incorporado paste apoio de braço em um com tee coaxial suas extremidades (Fig. 3-2) dedicado para o tubo usado. o segundo buraco tee é deixada livre - que será um
Fig. 7. Montagem Empurre a alça na tampa da sonda (cross sonda Transversal) serviu para a fixação tubos sobre que colocou vai sondar (Fig. 3-12).
Em tubo de Apoio de braço fixar tampa da caixa, que será fechada bateria. As utilizações protótipo típico, plástico tampa da caixa Universal por designação Z-VB (Fig. 3-6).
Para poder detetor melhor aplicar qualquer pequena bateria gel 12 V / 1,3 Ah. A bateria deve ficar fixa na caixa do detector.
Por exemplo, pode ser presa à caixa com cola no quente. Numa das paredes laterais do alojamento afixar a tomada da sonda, sugere-se usar qualquer plug de microfone de 3 pinos CANON. Na segunda parede afixar o plug de carregamento, plug do fone de ouvido e knobs de ajuste de potência (Fig. 3-9). inch tampa da caixa fixado à armação por dois alças. No caso do protótipo que são cubos de madeira (Fig. 3-7) na borda 40 milímetros perfurados através da abertura do centro com um diâmetro de 21 mm. Através desta passes buracos tubo de estrutura. Em vez de madeira titulares pode aplicar os identificadores Servir para a fixação dos tubos de abastecimento de água ou cabos para a parede.
A localização da bateria na parte inferior da caixa, bem como o seu lugar colocado no tubo do apoio de braço que você precisa determinada empiricamente de modo a que o detector na posição normal de funcionamento teve seu remédio gravidade entre a pega e a sonda. vontade este apoio de braço prensagem e melhorar o conforto no uso.
O terceiro buraco é usado para proteger o tee o punho (Fig. 3-5), que nós o comprimento do tubo, com um comprimento de cerca de 15 cm.
Tee pasta em um tubo, e depois deslizou para ela, disse que trança mais cedo com uma esponja.
A fim de facilitar a pega em si pressupostos com uma esponja sobre um tubo, latas eu suavemente umedeça com água. A próxima etapa da construção detector está na extremidade traseira do punho caixa (Fig. 3-4), que compreende uma placa avaliador e potenciômetros impresso Sintonia e Volume (Fig. 3-11). Esta localização habitação permite fácil acesso a potenciômetros, e também fornece suporte para o lado, graças ao qual não temos muito apertar a mão no punho. habitação eletrônico. Isto também se aplica à estrutura do detector Universal codinome Z50 disponível em muitas lojas de electrónica. a fim da sua fixação, na metade inferior do invólucro no meio de fazer um furo com um diâmetro de correspondente ao diâmetro exterior do tubo manusear.
Precisaremos também de qualquer item, a qual um tubo interior przykleimy habitação. Este elemento pode ser quadrado corte Textolite de espessura 7 ... 10 milímetros 40 milímetros de lado, no meio da perfuração que corresponde ao diâmetro exterior do orifício tubo. Nos quatro cantos do nós 3 milímetros furos de diâmetro ao seguro parafuso na tekstolitowego elemento plano invólucro interior. O próximo passo é a colagem textite arruelas e tubos que passam por ele.
À direita um todo foi realizada solidamente e não se desintegrou em agosto na obra, para colagem propõe a utilização da cola de dupla face. Antes de superfícies de colagem deve ser cuidadosamente colada degrease papel grosso, matt abrasivo. Além disso, você pode ponawiercac no tubo no lugar de ligação de uma dúzia de buracos de diâmetro pequeno. Após a recepção do adesivo em nenhuma outra enrijecer do conjunto.
Instale impressão detector placa motorista para a parte superior do invólucro para a ajuda três parafusos de 3 mm de diâmetro, que iria prender. Parafusos estão preso em volta são invisíveis do lado de fora.
Na parte frontal do chassi são feitos Três orifícios espaçados simetricamente para botões de ajuste grosseiros, finos e Volume. o painel frontal. As etiquetas dos reguladores pode se fazer em algum programa o gráfico (por exemplo, CorelDRAW). Após a impressão, laminação e furação

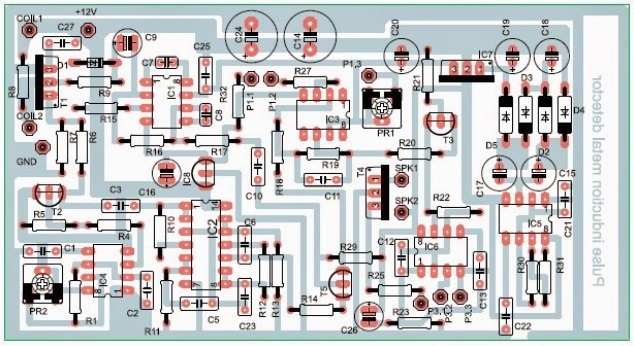

Fig. 8. Diagrama do lado dos componentes da placa do detector.
Faça a caixa da sonda e a bobina: Iniciar a construção da sonda a partir da execução ligações da sonda regulamentados haste. Ao término correspondente vamos precisar de uma bobina especificamente redonda. Corte pedaços preparados a partir de madeira compensada, em seguida, em seguida, ... seu quente na extremidade da haste, para desse modo obter uma parte da articulação.
Palmilha com contraplacado com uma espessura de 12 milímetros de acordo com a fig. 4.
A inserção deve estar pronto para bater o seu em um tubo detector ROD. Para isso, precisamos ligeiramente amolecer a extremidade da haste sobre o comprimento do tubo cerca de 6 ... 7 cm por colocá-lo em um momento para a água a ferver. Se a temperatura vai vir agosto muito pequena, você precisa de um tubo imerso em óleo quente. Quando o plástico torna-se macia, pressione em um tubo feito mais cedo inserir. Depois de arrefecer, inteiro, com um arquivo eixos, haste que termina em półokrągło e perfurar um furo com um diâmetro de 10 mm, o quem vai passar o parafuso de plástico torcendo a combinação stick-sonda. parafuso conexão para torcer você pode comprar em lojas os acessórios de banheiro. é usado para fixar a tampa do vaso sanitário. Probe começa com a construção de um vento detector. precisar que será de cerca de 16 m de fio esmaltado de cobre com um diâmetro de 0,5 ... 0.6 mm. arame enrolamento sobre um círculo com um diâmetro de 30 ... 40 cm.
Depois de enrolamento de toda 16 m bobina de fio enrolado fio forte, de modo que a secção transversal foi a roda. O passo seguinte é embebido com de revestimento de bobina. No momento que a tinta seca bobina é colocada entre dois os aviões (top deles carregar).
Para completar a sonda de habitação é melhor usar o laminado de vidro epoxi-fina (naturalmente livre de cobre) que cortar dois anéis com um diâmetro maior do que o diâmetro externo bobina ferida de cerca de 3 cm. diâmetro Inner deve ser de cerca de três centímetros menor do que o diâmetro da bobina. a tampa superior o caso é mostrado na Fig. 5. Abaixe o idêntico com isso, não há longitudinal aberturas rectangulares para suportes de montagem da sonda (Fig. 6). Para um dos anéis de cola (inferior) bobina, e os espaços entre bobina e à beira dos preenchimentos em anel de poliestireno duro e fino. A tampa superior Sonda cortar dois furos oblongos que será colocado entre parênteses sondar. Os furos devem ter uma faixa, largura como feito anteriormente tampas ROD. Sua largura é viciado é claro, a partir de espessura para lidar com o número que Sonda de material (espessura do laminado recomendado 3 ou 4 mm), e o comprimento deve ser de 30 a 40 mm.
Antes skleimy sonde permanentemente e zaszpachlujemy decorrente nas laterais das desigualdades, precisamos para prender o suporte à cobertura superior e tirarei o cabo de ligação. Conjunto do suporte da sonda vem agosto para resolver acessórios titular sonda em pré-cortados na tampa superior orifícios oblongos (Fig. 7). Então nós bloquear Antes de ejectar ambos Fittings com a ajuda de duas tiras de laminado (Push proibição) e toda a combinação derramar cola.
No momento da cola subordinação propõe titular da vara de montagem e conjunto de sonda de modo que ele era perpendicular ao plano da sonda. O fornecimento de sinal de linha para bobinas deve ser resistente a danos mecânicos. Seção transversal de uma única veia deve ser igual a cerca de 0,8 mm2, muito bem neste papel passa o cabo do fone de ouvido com isolamento de silicone. A conduta possui reforço na maior parte mecânica sob a forma de ligações adicionais. No lugar de transição cabo através do plano superior da sonda deve aplicar qualquer guia de cabo de borracha.
No final do nosso detector iremos pintar. Para este fim, eu usei tinta óleo. É claro que, antes de pintar Todos degrease matt solvente e papel fino abrasivo.
Lukasz Bajda
ELECTRONICS PRÁTICOS 7/2009
ESTA É UMA TRADUÇÃO SIMPLIFICADA DO ARTIGO ORIGINAL DA REVISTA ELEKTRONIKA PRAKTYCZNA 7/2009, REALIZADA COM AUXÍLIO DO TRADUTOR DO GOOGLE E REVISADO E ADAPTADO. TODO O TEXTO É DE DIREITO E RESPONSABILIDADE DE SEUS AUTORES ORIGINAIS.
